【快速出貨】 DC10V-60V PWM 直流馬達調速器 20A 12V24V36V48V 大功率驅動模組 小齊的家

商品介紹

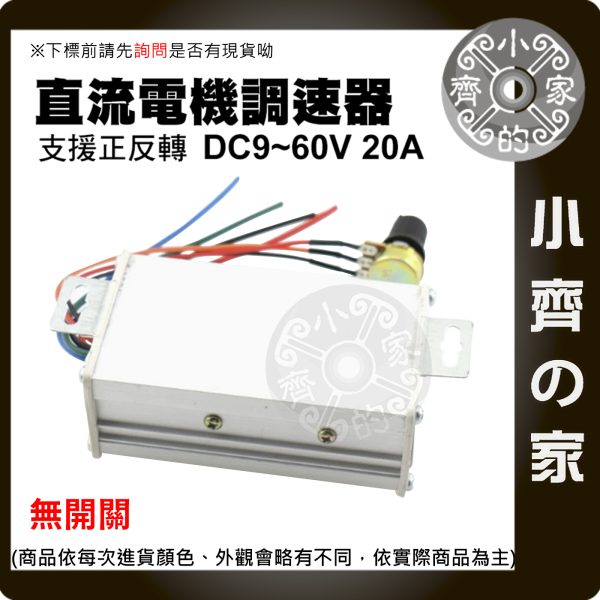

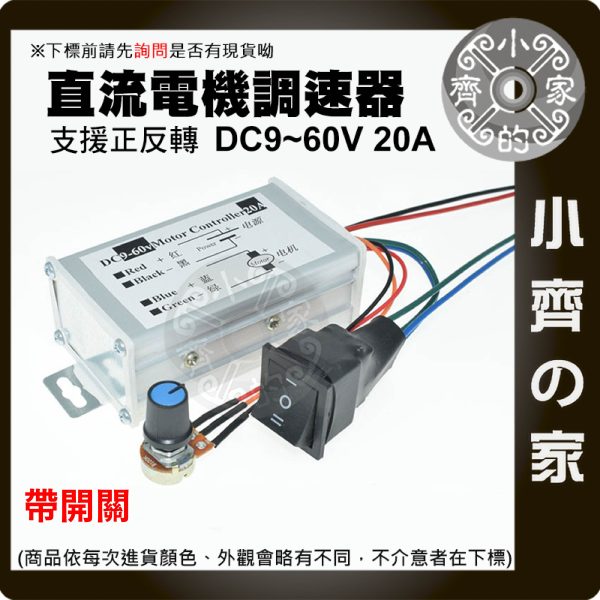

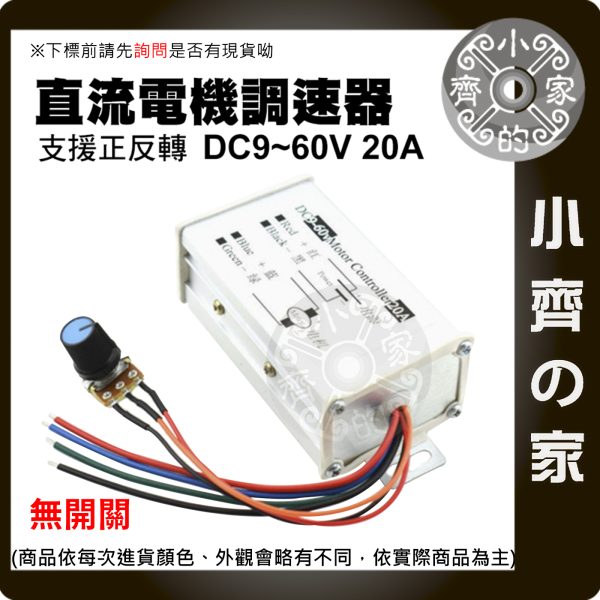

直流電機調速器

10V～60V / 最大20A / 旋鈕可調輸出電壓

PWM簡介：

「脈衝寬度調變」，稱為：Pulse WidthModulator，簡稱PWM。
由於它的特殊性能，常被用作直流回路中——燈具調光或直流電動機調速。
本電路就是利用脈衝寬度調變(PWM)原理製作的馬達控制器。

採用該種方式控制馬達轉速有兩優點：

1、主要是通過改變輸出方波的占空比，使得負載上的平均接通時間從0-100％變化，以達到調整負載亮度/速度的目的。利用脈寬調製(PWM)方式實現調光/調速的好處是電源的能量能得到充分利用，電路的效率高。

△舉例：當輸出為50％的方波時，脈寬調製（PWM)電路消耗的電源能量也為50％，即幾乎所有的能量都轉換為負載功率輸出。而採用常見的電阻降壓調速時，要使負載獲得電源最大輸出功率50％的功率，電源必須提供71％以上的輸出功率，這其中21％消耗在電阻的壓降及熱耗上。

2、採用脈寬調製(PWM)方式可以使負載在工作時得到滿電源電壓，
這樣有利於克服電機內在的線圈電阻而使電機產生更大的力矩。

商品特色：

●調速器可以控制電機的轉速從原來的0%~100%之間無變化，

●20A大電流，雙功率管設計，外置電位器

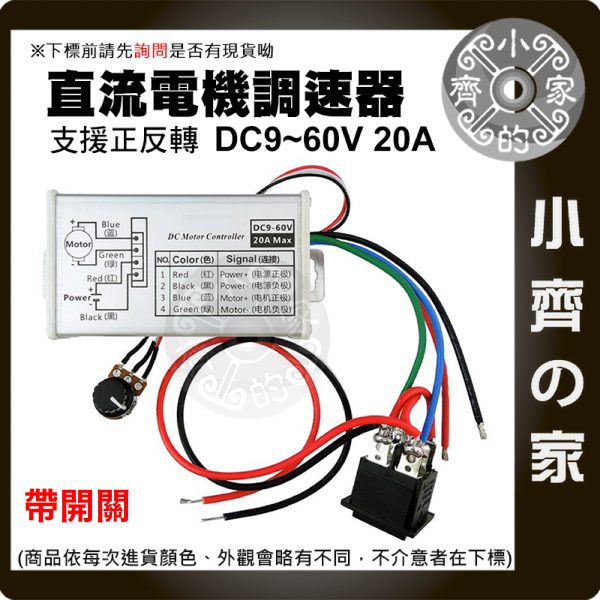

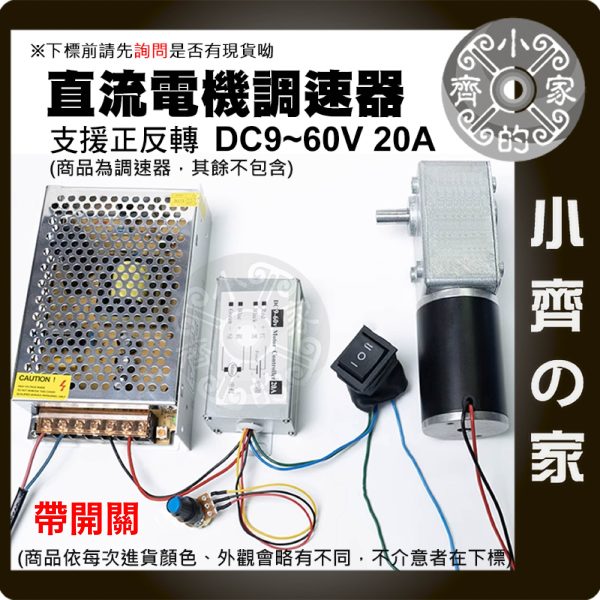

接線方式：

●POWER+：電源正 +
●POWER-：電源負 –

●MOTOR+：電機正 +
●MOTOR-：電機負 –



完整圖片說明：請使用電腦版(複製網址)前往查看
https://www.chi-lung.com/pic/promotion/PWM 10-60V-20A.jpg



商品規格：

●輸入電壓：DC 10V～60V

●輸出電壓：負載下線性

●極限電流：0～20A (長時間使用【10A/450W】以內，注意保持模組散熱)

●極限功率：1200W

●調速類型：調流

●調速方式：電位器 (線性)

●調速範圍：0～100%

●控制頻率：25KHz

●旋鈕線長：約20cm

●可調電阻(旋鈕部分)安裝開孔：約7mm

●商品尺寸：約77*47*28mm

●商品重量：約67g

●安裝孔中心距：約73*44mm

●定位孔直：約3.2mm



注意事項:

●此調速器適用於直流有刷電機使用

●不適合直流無刷電機的調速，也不能當調壓器，或穩壓器使用

●實際商品以到貨為準

商品保固 7天(非試用期)
