**DL24M BW600（由 ATORCH 炬為生產）**是一款專業級「模組化可並聯」直流電子負載儀。其核心規格可依所組裝的功率模組數量彈性調整，透過「主從機架構（Master-Slave）」實現功率擴充。
本設備支援長時間負載測試，廣泛應用於 DC 電源穩定性與耐用度檢測。

---

📦 產品內容

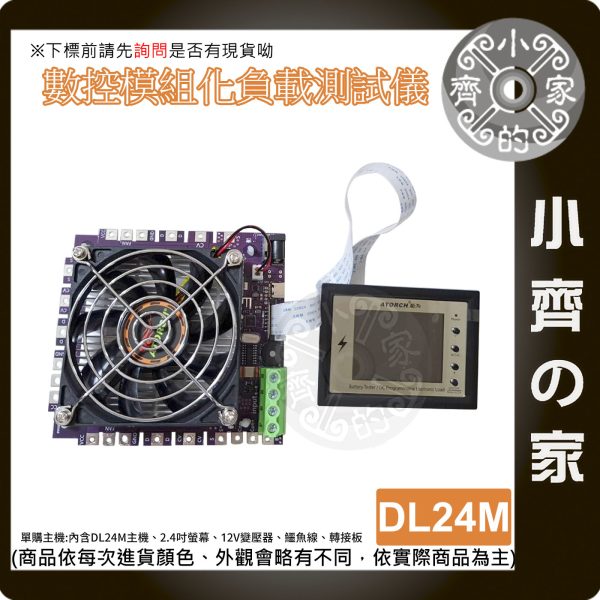

單購主機包含：

• DL24M 主機
• 2.4 吋彩色螢幕
• 12V 電源變壓器
• 鱷魚夾測試線
• 轉接板

※ 可依需求額外加購擴充模組

---

🧾 產品規格與說明

一、DL24M 核心規格

• 品名：ATORCH 炬為 DL24M 數位控制模組化負載測試儀
• 型號：DL24M
• 顯示螢幕：2.4 吋 IPS 高清彩色螢幕（支援中英文切換）

計量範圍：

• 容量累計：0 ~ 999.999 Ah
• 電量累計：0 ~ 9999.9 Wh
• 計時時間：最長 999 小時 59 分 59 秒

供電需求：

• DC 12V / 1A

產品尺寸：

• 上層：106 × 106 mm
• 下層：106 × 118 mm
• 高度：85 mm

---

二、主要技術參數

1️⃣ 電氣性能

• 測試電壓範圍：2V ~ 200V
• 電流調整範圍：0.2A ~ 25A（單機最大）
• 單機功率：150W（標準） / 180W（極限）
• 測量精度：電壓 / 電流約 ±(0.5% + 3字)
• 支援四線式（4-Wire）測量，降低線損誤差

2️⃣ 顯示與保護

• 顯示：2.4 吋高清彩色螢幕
• 保護機制：
  • 過壓保護（OVP）
  • 過流保護（OCP）
  • 過功率保護（OPP）
  • 過溫保護（OTP）
  • 低壓保護（LVP）

3️⃣ 模組化功率擴充

• 單模組：150W
• 雙模組：300W
• 三模組：450W
• 四模組：600W

---

三、模組化擴充特色（核心優勢）

DL24M 最大特色為支援並聯擴展，與 DL24P 的主要差異如下：

🔹 單機模式

• 作為標準電子負載使用
• 最大功率 150W

🔹 主從模式（Master-Slave）

• 主機（Master）：負責顯示、設定與通訊
• 從機（Slave）：負責功率承載與散熱

🔹 運作方式
透過專用數據線並聯多台模組，主機設定的電流會同步至所有從機。
例如：設定 10A，若並聯 4 台模組，總電流可達 40A，總功率最高可達 600W。

---

四、操作說明

1️⃣ 硬體接線

• 供電：接上附贈 12V 電源
• 測試輸入：
  • 兩線制：接至「+ / -」端子
  • 四線制：額外接電壓感測端，提高測量精度
• 資料通訊：
  • 電腦：Micro USB 轉 TTL
  • 手機：藍牙搜尋「DL24-BLE」

---

2️⃣ 四種測試模式

• CC（恆流）：最常用，適合測試電池容量與電源穩定性
• CV（恆壓）：模擬充電過程
• CR（恆阻）：模擬電阻負載
• CP（恆功率）：測試電源額定輸出能力

---

3️⃣ 設定與啟動

• 按「Setup」進入設定
• 使用「+ / -」調整參數
• 按「On/Off」開始或停止測試

低壓保護（LVP）建議：
例如測試 18650 電池時，可設定為 2.8V，避免過度放電損壞電池。

---

五、軟體監控與數據分析

• 電腦端：
  下載官方上位機軟體，即時監控電壓/電流曲線，並可匯出 Excel 進行分析
• 手機端：
  支援「E-test」App（iOS / Android），可透過藍牙遠端控制與監測

---

⚠️ 注意事項

• 本產品屬專業測試設備，請勿超出規格使用
• 高功率運作時會產生大量熱能，請保持良好散熱
• 下標前請先確認庫存狀況

商品保固 7天(非試用期)
